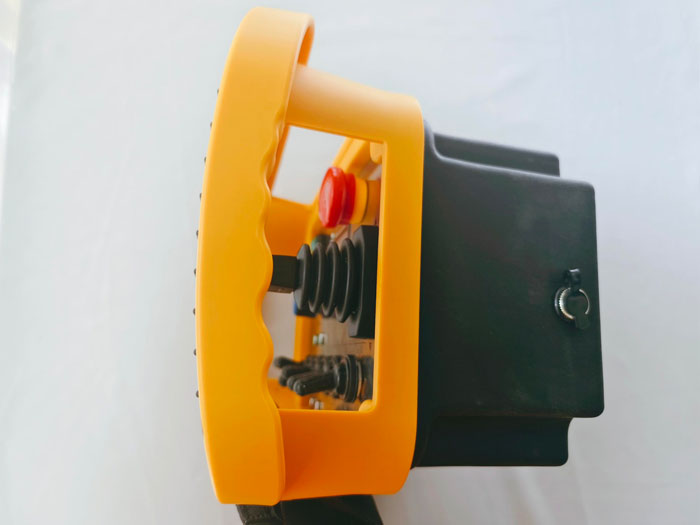

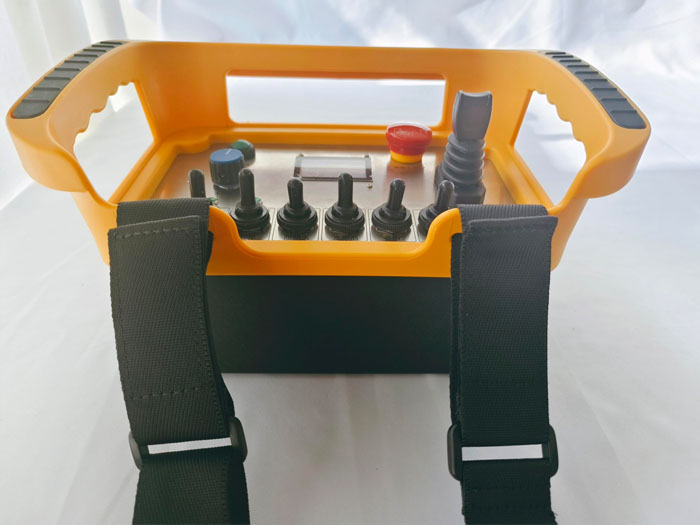

背帶型單搖桿式軌道車無線遙控器

型號：DHZ-YLBZ2S3SXCAN

2對1果園農機軌道運輸車無線遙控器，整套包含2臺發射器+1臺接收器，遙控距離按照700米提供。接收器端設計為RS485輸出，與被控端PLC之485接口以Moudbus協議通信，開關量及模擬量調速信號包括回傳信息都通過數據接口485交互，模擬量為連續變化的數字信號，開關量為定值點動或保持模式數字信號輸出。發射器端的急停旋鈕，對應接收器端2路繼電器輸出含1路常開點（常用）+1路常閉點（備用）。

PLC端去采集后端重力傳感器、爬坡傾斜角度傳感器、速度傳感器（這里可以用脈沖編碼器計數電機轉動圈數計算行走長度）、電量采集傳感器，PLC采集匯總后，統一通過RS485接口傳遞到無線遙控器接收器端，進而上傳到發射器端顯示出來。

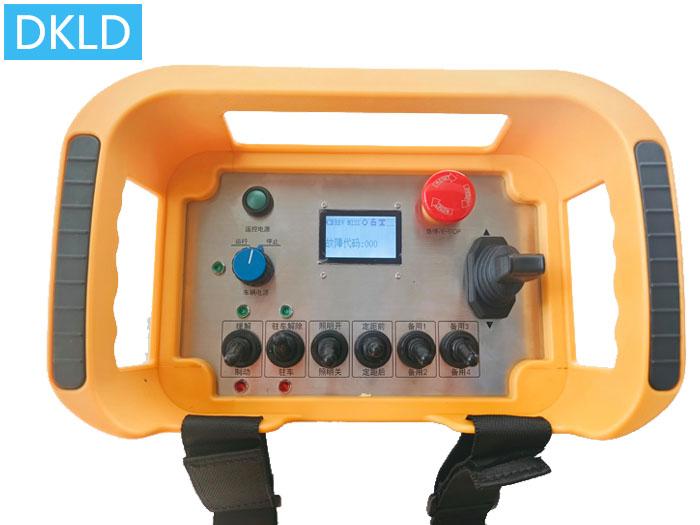

發射器端按鈕布局及功能說明

1）布局2個三位自鎖保持模式扭子開關（或4個按鍵），分別用于控制前面電機和后面電機正反轉，每個扭子開關均具備前中后3個位置，前推位即為電機正轉小車向前行走，中間為零位，此時小車停止或此輪作為從動輪，后推位即為小車向后行走，1個扭子開關對應接收器端2路開關量信號控制即為2個定值保持模式數字信號輸出。

2）布局2個電位器，用于調節前后2個電機無極調速控制，對應接收器端2路模擬量信號控制即為2路連續變化的數字信號。

3）雙向反饋：接收器端實時采集設備參數，實時上傳到發射器端液晶屏顯示出來；本機型為雙工雙向傳遞模式。

4）控制權奪取與釋放：1號發射器對小車進行控制時，則2號發射器可以看到此時控制權已被占用，只有1號發射器不再繼續控制了即為釋放了控制權時，2號發射器才可繼續控制，同1個時間點，只有其中1臺發射器可以執行控制，搶答方式，先到先得。

5）啟動+急停蘑菇頭旋鈕，啟動布局為旋轉開關或自鎖式按鍵，急停為歐規急停蘑菇頭式，自鎖保持模式，對應2路繼電器輸出。啟動即為啟動發射器本身電源開關，同時對應接收器端輸出控制回路的接通，此時被控端設備通電，急停拍下，則可瞬間切斷所有輸出。發射器端的啟動按鈕關閉，發射器端電源關掉，且5秒鐘后，接收器端亦可自我急停，保障安全！

本次700米2對1果園軌道運輸車遙控器定制型號：DH-Z2B3S2M700/2P1（DC24V/700米/RS485輸出Moudbus協議/2發1收）！
