南京帝淮電控液壓式醫療床遙控器說明

電控液壓式醫療床遙控器，整套包含1臺無線發射器+1臺本地有線控制面板+1臺接收器，遙控距離按照100米提供，輸出控制14個單向開關量電磁閥，及1個油泵電控回路，任何一個閥動作時，均需將油泵的電控回路接通。

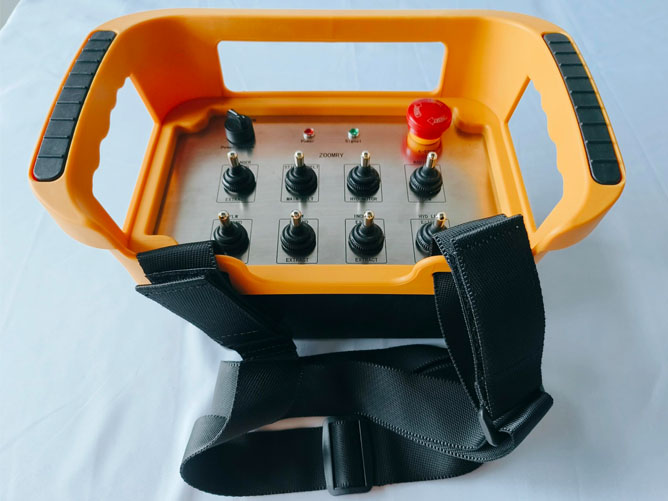

發射器端按鈕布局及功能說明

1）14個常規動作執行按鍵，均設計為點動模式控制，且全互鎖邏輯，即為同一個時間點，只有其中1個可以執行，14個按鍵各自對應接收器端1路常開點繼電器輸出，且每個按鍵按下時在對應自身對應的1路繼電器回路接通的同時，均需同時對應1路另外的用于控制油泵電控回路的繼電器，鑒于油泵控制回路額定電流為9.5A，本次將此路繼電器容量選用20A左右的，其余繼電器均按照3A或5A容量配置（最終根據電磁閥參數再確定）。

2） 3個備用按鈕，也設計為點動模式，且全互鎖邏輯（包括與上面的14個動作按鈕全互鎖），每個按鍵各自對應接收器端1路常開點繼電器輸出；

3）強電及蓄電池供電自動切換，在接收主控板布局2路繼電器輸入，且兩者互鎖邏輯，一旦外部供電斷開，則另一路自動吸合接通，變換為蓄電池供電；

4）本地控制主控板，設計為RS232或RS485方式，與接收器主控板數據接口對接連線控制，本地主控板與無線遙控發射器，兩者互鎖模式，本地面板為第一優先級，本地面板控制時，則無線發射器端控制無效，本地控制面板不再控制時，則無線發射器端可以控制。

5）啟動+急停蘑菇頭旋鈕，啟動布局為旋轉開關或自鎖式按鍵，急停為歐規急停蘑菇頭式，自鎖保持模式，對應2路繼電器輸出。啟動即為啟動發射器本身電源開關，同時對應接收器端輸出控制回路的接通，此時被控端設備通電，急停拍下，則可瞬間切斷所有輸出。發射器端的啟動按鈕關閉，發射器端電源關掉，且5秒鐘后，接收器端亦可自我急停，保障安全！

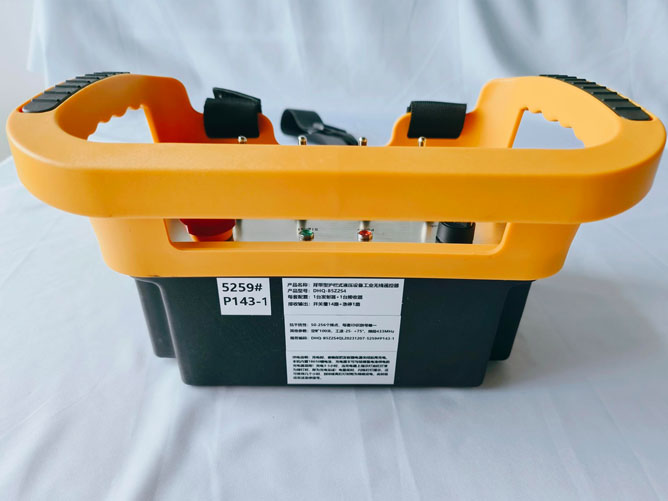

本次電控液壓式醫療床遙控器定制型號DH-Z17F2P1（DC24V/100米/線控+無線混合式/2對1）
