南京帝淮壓濾機遙控器說明
壓濾機遙控器,整套包含1臺發射器+1臺接收器兩個部分,鑒于是礦井內的200米且有個中間直角轉彎的距離,本次定制按照500米距離定制進行,且需在轉彎處布局一臺信號中繼轉發器,即為A點(發射器端)和C點(接收器端)雖然不能直線看到,但A點和B點(拐角中繼轉發器),及B點和C點,都可以直線看到,保障了信號傳遞不受中間直角拐彎的影響。

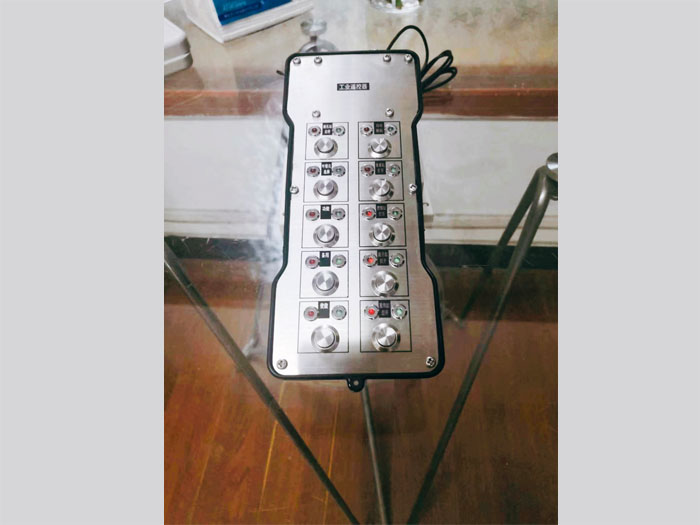

發射器端按鈕布局及功能說明
1)8個點動且兩兩互鎖按鍵,分別為:左進、右進,點動且互鎖;左退、右退,點動且互鎖;前進、倒車,點動且互鎖;提升、下降,點動且互鎖;
2)2個自鎖按鍵,功能為:攪拌、開泵,自鎖且互鎖;
3)10個動作按鈕,每個對應1路單獨常開點繼電器輸出,任何1個按鍵按下時,在對應自身對應的按鍵輸出同時會另外對應1個公共繼電器輸出。
此路公共繼電器應該只是針對8個點動式按鍵而言的吧?(待商定)
4)啟動+急停蘑菇頭旋鈕,啟動布局為旋轉開關或自鎖式按鍵,急停為歐規急停蘑菇頭式,自鎖保持模式,對應2路繼電器輸出。啟動即為啟動發射器本身電源開關,同時對應接收器端輸出控制回路的接通,此時被控端設備通電,急停拍下,則可瞬間切斷所有輸出。發射器端的啟動按鈕關閉,發射器端電源關掉,且5秒鐘后,接收器端亦可自我急停,保障安全!
本次壓濾機遙控器產品非標定制型號DH-Z10F11K500M(DC24V/500米/1路繼電器共用/1發1收),其他電壓通過外置變壓器轉壓適配
品牌:帝科萊德/DKLD
信號中繼轉發器,產品型號DH-ZZJQ(DC24V/250米/收發傳遞),其他電壓通過外置變壓器轉壓適配!
