500米農藥噴霧車遙控器（非標工業遙控器定做）
瀏覽：2103 發布日期：2023/08/25 14:33:47
500米農藥噴霧車遙控器（非標工業遙控器定做）產品型號DH-Z1Y3608B3F500，具備發射器+接收器兩個部分，接收器內置式，裝于配電箱內，并附帶外置延長式吸盤天線，可吸附在配電箱頂部或側面，以確?？諘绛h(huán)境下的信號良好。本機可達成500米空曠環境下的遠距離無線遙控操作控制，操作人員可手持發射器端站在田間地頭或休息場所，遠距離對農藥噴霧車進行精準作業，實現前后左右行走，及兩個噴霧頭（噴霧槍）折疊臂的升降控制及水泵閥門的開閉控制，另可控制農藥噴霧車整機的剎車制動及放開無線遙控操作等相關功能，以達成智能化作業、智能化控制、省去人工司機駕駛麻煩的優勢等。
500米農藥噴霧車遙控器（非標工業遙控器定做）DH-Z1Y3608B3F500，發射器端布局1個萬向無極搖桿，可360度角旋轉，前后推動可實現小車底盤的前進后退控制及前后行走的無極調速控制，底盤無極變速采用無刷電機控制器，調速采用電壓范圍1.1-4.4V輸出執行，本機針對小車底盤模擬量輸出無極調速過程輸出0-5V調節范圍。萬向無極搖桿前后推動用于小車動力前后行走控制，前后行走電機具備正反轉功能，小車多數情況為直線行走為主，為便于確保行走中的直線控制，設計為搖桿前后推動時左右偏離正負10度角以內均視為直線行走之目的，只有偏離角度大于10度角時，才視為確實需要轉向控制。農藥噴霧車用于轉向的也是一個電機正反轉，轉向無需無極調速，左右轉向時，各對應1路開關量信號控制，且小車可在行進中轉向或就地轉向控制。以運動中轉彎為例說明，搖桿向前推動過程中，向右偏離超過10度角時，此時執行小車邊向前行走且無極加速，且此時小車也向右開始執行轉彎，轉向?yàn)閯蛩?，向前行走為加速，眼睛看起來是在加速轉彎行走。如果搖桿直接在零點即為中心位置直接向X軸正方向推動時，則小車直接開始向右轉向，轉向到達小車方向正對X軸正方向時，桿子X軸正方向推動，則此時小車完全實現向X軸正方向直線加速行走，其他方向同理。針對噴霧槍控制，布局4個扭子開關，左右噴槍折疊臂伸縮控制，采用點動式執行，三位自復位扭子開關，點動一下則伸或縮一下，可寸動微調精準步進，每個扭子開關對應2路開關量輸出控制；水泵啟動停止控制布局1個扭子開關，對應1路開關量控制，采用2位自鎖保持模式扭子開關，前推為啟動，后推為關閉狀態。針對剎車功能控制，采用2個不銹鋼按鍵，對應2路開關量信號輸出控制，剎車為一個電機的正反轉制動，左邊不銹鋼按鍵用于剎車啟動，右邊不銹鋼按鍵用于剎車閉合控制。
500米農藥噴霧車遙控器（非標工業遙控器定做）DH-Z1Y3608B3F500參數及技術說明
1）遙控設計距離500米控制半徑，以發射器或接收器為中心點的半徑500米范圍內均可自如無線控制操作；
2）無線電波作為信號傳遞介質，采用433Mhz國家開放頻段，無需額外申請，波長大，可輕松跨越一般性農業作業環境內的普通障礙物無影響；
3）接收器端天線需盡量確保距離地面一定高度，理論上距離地面越高，地面對信號能量吸收越少，越利于信號傳遞的強度，吸盤天線可據需配置1米長度或3米長度；
4）產品密封防護等級IP65，嚴格防水、防塵、防油污、耐酸堿，杜絕內外環境，確保主控板長期工作穩定可靠度；
5）接收器信號靈敏度可至-110dbm，有效控制范圍內，信號執行精準、靈敏度高，可寸動微調、精準精細化作業；
6）指令響應時差40毫秒，瞬間觸發按鈕、瞬間執行，無延時，時效性強；
7）本機布局液晶屏顯示，可用于顯示電池電量、信號強度，并可據需定制化顯示當前實時模擬量輸出變化值、某路動作是否已經執行等狀態，并可據需采集被控端其他各類參數如電機轉速、電壓值、電流值、工作頻率、工作溫度、濕度等；
8）接收器端輸出可據需定制特種數據接口如RS485、RS232、CAN總線等，通過數據端口傳遞開關量指令、模擬量指令、數字量信號、回傳參數反饋顯示、多種指令組合化控制等；
9）本機具備一個“鎖定/解鎖”功能按鈕，用于執行過程中某些動作需要保持不變的狀態，避免誤動作，一旦鎖定，即可持續不斷的保持，即使出現誤碰、跌落地面、不小心碰觸其他按鈕，亦不會觸發因失誤導致的誤動作出現，解鎖后才可重新操作新的操作功能；
10）本機具備緊急急停功能按鈕，硬件自鎖保持模式，拍下后即可切斷所有正在執行的功能輸出，順時針旋轉即可復位到初始化狀態，便于緊急情況下的應急操作，確保人身及作業安全可控性；
11）本機發射器端采用3節5號干電池，可持續使用數百小時，低能耗設計，待機狀態幾乎不損耗額外電流，確保應用時間長久，通常情況下可持續使用1-3個月左右，視使用頻繁度，待機時間有所區別；
12）接收器端常規設計為DC24V供電工作方式，可據需通過外置匹配不同變壓器以適配不同的工況供電電壓需求，如DC12V、DC48V、AC220V、AC36V、AC380V等；
500米農藥噴霧車遙控器（非標工業遙控器定做）DH-Z1Y3608B3F500，發射器端布局1個萬向無極搖桿，可360度角旋轉，前后推動可實現小車底盤的前進后退控制及前后行走的無極調速控制，底盤無極變速采用無刷電機控制器，調速采用電壓范圍1.1-4.4V輸出執行，本機針對小車底盤模擬量輸出無極調速過程輸出0-5V調節范圍。萬向無極搖桿前后推動用于小車動力前后行走控制，前后行走電機具備正反轉功能，小車多數情況為直線行走為主，為便于確保行走中的直線控制，設計為搖桿前后推動時左右偏離正負10度角以內均視為直線行走之目的，只有偏離角度大于10度角時，才視為確實需要轉向控制。農藥噴霧車用于轉向的也是一個電機正反轉，轉向無需無極調速，左右轉向時，各對應1路開關量信號控制，且小車可在行進中轉向或就地轉向控制。以運動中轉彎為例說明，搖桿向前推動過程中，向右偏離超過10度角時，此時執行小車邊向前行走且無極加速，且此時小車也向右開始執行轉彎，轉向?yàn)閯蛩?，向前行走為加速，眼睛看起來是在加速轉彎行走。如果搖桿直接在零點即為中心位置直接向X軸正方向推動時，則小車直接開始向右轉向，轉向到達小車方向正對X軸正方向時，桿子X軸正方向推動，則此時小車完全實現向X軸正方向直線加速行走，其他方向同理。針對噴霧槍控制，布局4個扭子開關，左右噴槍折疊臂伸縮控制，采用點動式執行，三位自復位扭子開關，點動一下則伸或縮一下，可寸動微調精準步進，每個扭子開關對應2路開關量輸出控制；水泵啟動停止控制布局1個扭子開關，對應1路開關量控制，采用2位自鎖保持模式扭子開關，前推為啟動，后推為關閉狀態。針對剎車功能控制，采用2個不銹鋼按鍵，對應2路開關量信號輸出控制，剎車為一個電機的正反轉制動，左邊不銹鋼按鍵用于剎車啟動，右邊不銹鋼按鍵用于剎車閉合控制。
500米農藥噴霧車遙控器（非標工業遙控器定做）DH-Z1Y3608B3F500參數及技術說明
1）遙控設計距離500米控制半徑，以發射器或接收器為中心點的半徑500米范圍內均可自如無線控制操作；
2）無線電波作為信號傳遞介質，采用433Mhz國家開放頻段，無需額外申請，波長大，可輕松跨越一般性農業作業環境內的普通障礙物無影響；
3）接收器端天線需盡量確保距離地面一定高度，理論上距離地面越高，地面對信號能量吸收越少，越利于信號傳遞的強度，吸盤天線可據需配置1米長度或3米長度；
4）產品密封防護等級IP65，嚴格防水、防塵、防油污、耐酸堿，杜絕內外環境，確保主控板長期工作穩定可靠度；
5）接收器信號靈敏度可至-110dbm，有效控制范圍內，信號執行精準、靈敏度高，可寸動微調、精準精細化作業；
6）指令響應時差40毫秒，瞬間觸發按鈕、瞬間執行，無延時，時效性強；
7）本機布局液晶屏顯示，可用于顯示電池電量、信號強度，并可據需定制化顯示當前實時模擬量輸出變化值、某路動作是否已經執行等狀態，并可據需采集被控端其他各類參數如電機轉速、電壓值、電流值、工作頻率、工作溫度、濕度等；
8）接收器端輸出可據需定制特種數據接口如RS485、RS232、CAN總線等，通過數據端口傳遞開關量指令、模擬量指令、數字量信號、回傳參數反饋顯示、多種指令組合化控制等；
9）本機具備一個“鎖定/解鎖”功能按鈕，用于執行過程中某些動作需要保持不變的狀態，避免誤動作，一旦鎖定，即可持續不斷的保持，即使出現誤碰、跌落地面、不小心碰觸其他按鈕，亦不會觸發因失誤導致的誤動作出現，解鎖后才可重新操作新的操作功能；
10）本機具備緊急急停功能按鈕，硬件自鎖保持模式，拍下后即可切斷所有正在執行的功能輸出，順時針旋轉即可復位到初始化狀態，便于緊急情況下的應急操作，確保人身及作業安全可控性；
11）本機發射器端采用3節5號干電池，可持續使用數百小時，低能耗設計，待機狀態幾乎不損耗額外電流，確保應用時間長久，通常情況下可持續使用1-3個月左右，視使用頻繁度，待機時間有所區別；
12）接收器端常規設計為DC24V供電工作方式，可據需通過外置匹配不同變壓器以適配不同的工況供電電壓需求，如DC12V、DC48V、AC220V、AC36V、AC380V等；

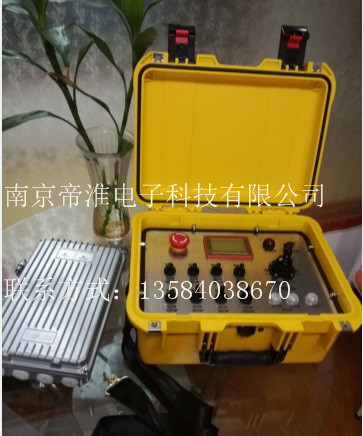

如下為類似功能產品設計圖參考：
