廠家南京帝淮夾具行車遙控器改造（工業無線遙控器非標定做說明）
瀏覽：6848 發布日期：2020/08/22 14:02:00
一、 夾具行車遙控器改造說明
廠家夾具行車遙控器改造（工業級無線遙控器非標定做說明）-南京帝淮電子科技專業介紹
每套夾具三對電機，三對上下即12個動作。
二、 工作情況
1.整套系統為2臺行車，3套夾具。每臺行車用一個夾具，另一個夾具為備用。
2.發射器固定在駕駛室內。
3.接收器在夾具上。
4.每臺行車所用夾具不固定。
5.每套夾具由六個電動機執行工作。
工業無線遙控器整體改造實現過程如下：
整個工業無線遙控器系統
A、 B行車駕駛室內各裝一臺遙控器發射器，面板式，固定于某處，直流12v供電。三套夾具各裝一臺接收器，整體為二對三即兩發三收。一號二號三號夾具通過遙控發射器面板進行選擇，當行車1發射器選擇一號夾具時，行車2發射器能選擇二號或三號夾具，不能選擇一號夾具，二者互斥，其他依次類推。無論發射器1還是發射器2發出信號給夾具指令后，都有開關量信號反饋，反饋通過發射器面板信號指示燈進行顯示。比如：確定已經夾緊則指示燈1亮，如確定夾具已經放開則指示燈2亮。
發射器面板按鍵分別為：啟動鍵、急停鍵、指示燈1（夾緊）、指示燈2（放下）、一號電機（上）、一號電機（下）、二號電機（上）、二號電機（下）、三號電機（上）、三號電機（下）、四號電機（上）、四號電機（下）、五號電機（上）、五號電機（下）、六號電機（上）、六號電機（下）、采用GFSK——高斯頻移鍵控，在調制之前通過一個高斯低通濾波器來限制信號的頻譜寬度，無干擾。
三、 技術要求
1.行車A或行車B可通過切換任意控制夾具1.2.3。且相互之間不會有任何影響。
2.由于發射器需要長時間工作，因此發射器不設定時關機并由外部供電。
3.發射器電壓≤12VDC。接收器電壓220VAC。
4.防護等級IP65
5.工作頻率422.4～473.6MHz，每套遙控系統頻帶≤25KHZ。
6.遙控距離100M
7.遙控系統要具備實時通信功能，一旦遇到外界干擾能自動關機，不出現誤動作。
8.接收器繼電器容量250VAC，5A。
9.接收器需要反饋2個開關量。以指示燈形式在駕駛室顯示。
四、 我司夾具行車遙控器改造技術參數及產品特點：
（一）技術參數：
發射器
頻率范圍：422.4～473.6MHz
最大發射功率：10dBm
遙控距離：100m
密碼保護：40億組
天線形式：內藏式
防護等級：IP65
使用電源：3VDC（2節5號干電池）
環境溫度：-40℃～+70℃
接收器
頻率范圍：422.4～473.6MHz
消耗功率：＜5W
接收靈敏度：-100dBm
密碼保護：40億組
天線形式：柱狀天線
防護等級：IP65
使用電源：220VAC、380VAC、36VAC、24VDC、48VDC（可定制）
環境溫度：-40℃～+70℃
（二）產品特點：
1.人工學設計，簡單好操作，利于長時間使用；
2.外殼采用堅固抗摔的ABS材料；
3.IP65防水防塵等級；
4.機械防護硅膠層；
5.工作溫度范圍可達-40℃～+70℃；
6.發射器上有“關機/急停”按鍵；
7.發射器采用充電式設計，也可更換5號干電池；
8.自動關機的延時時間；
9.采用 40 億組永不重復的 ID 識別碼，給每組發射器和接收器配 套抗同頻干擾；
10.使用的是無線電遙控技術。無線電信號無方向性，可穿越障礙物，應用范圍廣，一般操作距離可達100米。
廠家夾具行車遙控器改造（工業級無線遙控器非標定做說明）-南京帝淮電子科技專業介紹
每套夾具三對電機，三對上下即12個動作。
二、 工作情況
1.整套系統為2臺行車，3套夾具。每臺行車用一個夾具，另一個夾具為備用。
2.發射器固定在駕駛室內。
3.接收器在夾具上。
4.每臺行車所用夾具不固定。
5.每套夾具由六個電動機執行工作。
工業無線遙控器整體改造實現過程如下：
整個工業無線遙控器系統
A、 B行車駕駛室內各裝一臺遙控器發射器，面板式，固定于某處，直流12v供電。三套夾具各裝一臺接收器，整體為二對三即兩發三收。一號二號三號夾具通過遙控發射器面板進行選擇，當行車1發射器選擇一號夾具時，行車2發射器能選擇二號或三號夾具，不能選擇一號夾具，二者互斥，其他依次類推。無論發射器1還是發射器2發出信號給夾具指令后，都有開關量信號反饋，反饋通過發射器面板信號指示燈進行顯示。比如：確定已經夾緊則指示燈1亮，如確定夾具已經放開則指示燈2亮。
發射器面板按鍵分別為：啟動鍵、急停鍵、指示燈1（夾緊）、指示燈2（放下）、一號電機（上）、一號電機（下）、二號電機（上）、二號電機（下）、三號電機（上）、三號電機（下）、四號電機（上）、四號電機（下）、五號電機（上）、五號電機（下）、六號電機（上）、六號電機（下）、采用GFSK——高斯頻移鍵控，在調制之前通過一個高斯低通濾波器來限制信號的頻譜寬度，無干擾。
三、 技術要求
1.行車A或行車B可通過切換任意控制夾具1.2.3。且相互之間不會有任何影響。
2.由于發射器需要長時間工作，因此發射器不設定時關機并由外部供電。
3.發射器電壓≤12VDC。接收器電壓220VAC。
4.防護等級IP65
5.工作頻率422.4～473.6MHz，每套遙控系統頻帶≤25KHZ。
6.遙控距離100M
7.遙控系統要具備實時通信功能，一旦遇到外界干擾能自動關機，不出現誤動作。
8.接收器繼電器容量250VAC，5A。
9.接收器需要反饋2個開關量。以指示燈形式在駕駛室顯示。
四、 我司夾具行車遙控器改造技術參數及產品特點：
（一）技術參數：
發射器
頻率范圍：422.4～473.6MHz
最大發射功率：10dBm
遙控距離：100m
密碼保護：40億組
天線形式：內藏式
防護等級：IP65
使用電源：3VDC（2節5號干電池）
環境溫度：-40℃～+70℃
接收器
頻率范圍：422.4～473.6MHz
消耗功率：＜5W
接收靈敏度：-100dBm
密碼保護：40億組
天線形式：柱狀天線
防護等級：IP65
使用電源：220VAC、380VAC、36VAC、24VDC、48VDC（可定制）
環境溫度：-40℃～+70℃
（二）產品特點：
1.人工學設計，簡單好操作，利于長時間使用；
2.外殼采用堅固抗摔的ABS材料；
3.IP65防水防塵等級；
4.機械防護硅膠層；
5.工作溫度范圍可達-40℃～+70℃；
6.發射器上有“關機/急停”按鍵；
7.發射器采用充電式設計，也可更換5號干電池；
8.自動關機的延時時間；
9.采用 40 億組永不重復的 ID 識別碼，給每組發射器和接收器配 套抗同頻干擾；
10.使用的是無線電遙控技術。無線電信號無方向性，可穿越障礙物，應用范圍廣，一般操作距離可達100米。

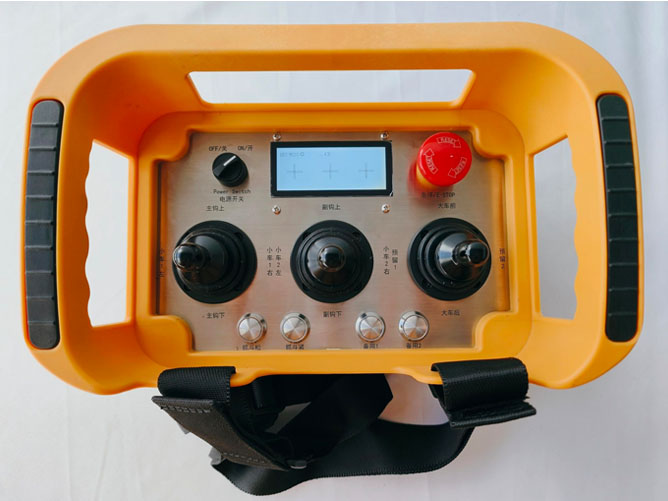

五、 行車夾具遙控器發射器面板功能示意圖
